產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學(xué)南路電商港6號樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
正文

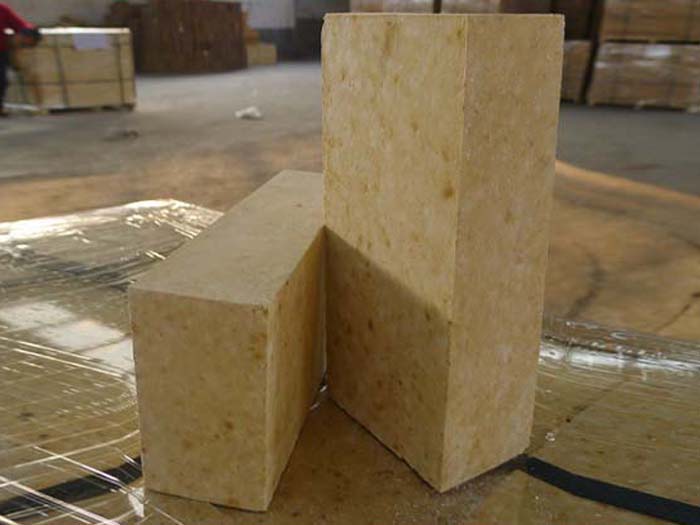

抗剝落高鋁磚
發(fā)布時(shí)間：2014/3/11 16:27:40 點(diǎn)擊率： 來源:admin 作者：榮盛耐材抗剝落高鋁磚是以高鋁礬土熟料和含ZRO2的合成料為原料，按照一定的配比經(jīng)高壓成型制得的燒成制品，產(chǎn)品具有抗剝落能力強(qiáng)，同時(shí)具有抗鉀，納，硫，氯及堿性鹽的侵蝕，低熱導(dǎo)率等性能，是水泥窯過渡帶及分解帶的理想材料，制品的顯著特點(diǎn)是耐熱震性能良好，適應(yīng)環(huán)境能力強(qiáng)。多被用于回轉(zhuǎn)的預(yù)熱帶或分解爐內(nèi)及篦冷機(jī)等部位。
新型產(chǎn)品—隔熱硅剛玉磚，是水泥、石灰等建材行業(yè)大中型回轉(zhuǎn)窯過渡帶和冷卻帶使用的產(chǎn)品。
其特點(diǎn)是在硅剛玉磚的冷態(tài)面嵌入規(guī)定面積的隔熱制品材料。我們設(shè)置的隔熱制品材料占冷態(tài)面的百分之六十，隔熱材料500℃時(shí)熱導(dǎo)率僅為0.13W/（m·k），有效阻隔熱傳遞。
性能點(diǎn)：
1.降低筒體溫度50℃以上，保證熱工設(shè)備安全運(yùn)行，減少紅窯現(xiàn)象。
2.提高回轉(zhuǎn)窯熱使用效率，減少能源消耗5％以上，提高企業(yè)效益。
3.整體性能好，有效使用體積比復(fù)合制品大，抗磨損周期長。
4.當(dāng)制品磨損到二分之一時(shí)，復(fù)合制品將無法使用，而隔熱硅剛玉磚則可堅(jiān)持使用到剩余三分之一部位。
為促使客戶企業(yè)節(jié)能降耗的效果大化，我公司特推出隔熱硅剛玉磚A型和B型。
A型 適用于回轉(zhuǎn)窯過渡帶和冷卻帶，完全取代此部位水泥企業(yè)常用的尖晶磚和硅莫紅磚。
B型 適用于分解帶及預(yù)熱帶部位，完全取代此部位水泥企業(yè)常用的硅莫磚和抗剝落高鋁磚。
抗剝落高鋁磚是一種專門為解決我國水泥窯窯襯配套生產(chǎn)的新型高鋁質(zhì)材料，它具有優(yōu)異的熱震穩(wěn)定性荷重軟化溫度高，高溫強(qiáng)度高、耐堿和熟料侵蝕、高溫耐磨、抗剝落、抗結(jié)皮、結(jié)圈以及導(dǎo)熱系數(shù)低等綜合特性。己被廣泛應(yīng)用于我國新型干法窯、立波爾窯和濕法窯上。所用部位包括窯門罩、上升煙道、冷卻帶、安全帶、過渡帶、冷卻機(jī)后墻和側(cè)墻以及橫梁彎頂。幾乎在所有窯內(nèi)部位應(yīng)用成功。
抗剝落高鋁磚的組成部份：
抗剝落高鋁磚是為氧化鋁生產(chǎn)熟料燒燒成帶研制的專用產(chǎn)品。
抗剝落高鋁磚是以特種高鋁礬土孰料和含zro2的合成料為原料，按一定配比經(jīng)高壓成型制得的燒成制品，產(chǎn)品具有抗剝落能力強(qiáng)，同時(shí)還具有抗鉀、鈉、硫、氯及堿性鹽的侵蝕，低導(dǎo)熱率等性能，是水泥窯過渡帶及分解帶的理想材料，還可用于水泥窯的窯門罩、冷卻機(jī)等部位。
氧化鋁熟料窯物料具有高溫、高堿、強(qiáng)磨損的特點(diǎn)、被煅燒的物料中含純堿達(dá)20%左右，正常燒成溫度1250－1360度 過去曾用過普通粘土磚，高鋁磚和磷酸鹽結(jié)合高鋁磚作為內(nèi)襯，但因?yàn)檫@些耐火材料的荷重軟化溫度過低或過高、或熱震穩(wěn)定性太差、或不耐磨損等原因，導(dǎo)致掛不住窯皮，磚會嚴(yán)重剝落、堿蝕、磨損，以致窯襯壽命只有120天左右，設(shè)備運(yùn)轉(zhuǎn)率也只有70－80%，嚴(yán)重制約了連續(xù)化生產(chǎn)，因此，回轉(zhuǎn)窯窯襯需要具備良好的耐高溫、耐侵蝕性能，有一定的強(qiáng)度和耐磨性，中時(shí)應(yīng)具有優(yōu)良的熱震穩(wěn)定性。
實(shí)踐證明：抗剝落高鋁磚的壽命是粘土磚NZ-40的4倍以上，是盛鋼桶粘土磚CN-40的12倍以上，是高爐用粘土磚GN-42的2倍以上，是磷酸鹽結(jié)合高鋁磚的4倍以上，是進(jìn)口窯襯的2.5倍以上。
抗剝落高鋁磚是一種新型耐火材料，。這種磚具有優(yōu)異的理化指標(biāo)：在1000度下熱震穩(wěn)定性〉20次，耐火度為1780度，荷重軟化溫度為1470到1520度，熱膨脹率低，導(dǎo)熱系數(shù)小，
抗磨耐腐蝕，能夠取代大型新型干法窯燒成帶以外的所有部位的耐火材料。
抗剝落高鋁磚的用途：被廣泛應(yīng)用于我國新型干法窯、立波爾窯和濕法窯上。所用部位包括窯門罩、上升煙道、冷卻帶、安全帶、過渡帶、冷卻機(jī)后墻和側(cè)墻以及橫梁彎頂。
理化指標(biāo)
項(xiàng)目 | 指標(biāo) | |
GKBL70 | KBL75 | |
Al2O3 % | ≥70 | ≥75 |
ZrO2 % | ≥6.0 | / |
Fe2O3 % | ≤1.5 | ≤1.5 |
體積密度 g/cm3 | ≥2.55 | ≥2.6 |
顯氣孔率 % | ≤22 | ≤20 |
常溫耐壓強(qiáng)度 MPa | ≥60 | ≥70 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1470 | ≥1520 |
熱震穩(wěn)定性 次 1100℃水冷 | ≥25 | ≥20 |
抗剝落高鋁磚在大型回轉(zhuǎn)窯上的使用
窯頭罩頂部全部砌了抗剝落高鋁磚具體位置
抗剝落高鋁磚在濕法短窯燒成帶的使用
濕法短窯的燒成帶和過渡帶，砌筑了抗剝落高鋁磚。采用傳統(tǒng)的濕法錯(cuò)砌，具體位置見圖：
3 抗剝落高鋁磚在水泥窯的應(yīng)用
蓖冷卻機(jī)后墻和側(cè)墻、過渡帶及過渡帶附近，冷卻帶、
分解帶、窯門罩、窯口。
4抗剝落高鋁磚在預(yù)分解窯系統(tǒng)中的應(yīng)用
分解爐、煙室等部位，從過渡帶尾端向后延伸至窯尾，按各種窯的生產(chǎn)特點(diǎn)，直至耐堿隔熱磚所不能承受的部位均砌搞剝落高鋁磚。
工業(yè)實(shí)驗(yàn)證明，抗剝落高鋁磚具有如下特點(diǎn)：
優(yōu)點(diǎn)：
優(yōu)異的熱震穩(wěn)定性、荷重軟化溫度高、高溫強(qiáng)度高、耐堿和熟料侵蝕一定的機(jī)械強(qiáng)度、高溫耐磨、搞剝落、抗結(jié)皮、結(jié)圈以及導(dǎo)熱系數(shù)低、使用壽命長等綜合特性。
在線咨詢(7*24)
電話咨詢
