產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學(xué)南路電商港6號樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
您的當(dāng)前位置:首頁 > 產(chǎn)品展示 > 高鋁質(zhì)耐火磚 > 正文
正文
加熱爐爐頂整體澆注預(yù)制件,加熱爐爐頂磚
發(fā)布時間：2021/5/21 16:57:00 點擊率： 來源:高鋁磚廠家 作者：榮盛耐材加熱爐爐頂作為整個爐體的高溫區(qū)，也是耐火材料比較易損壞的區(qū)域，要想提高爐子的整體使用壽命，減少爐子的停爐檢修次數(shù)，延長爐頂壽命則是關(guān)鍵所在。加熱爐爐頂結(jié)構(gòu)主要是指爐頂耐火材料結(jié)構(gòu)（包括爐頂隔熱層）及其吊掛機構(gòu)和供熱部分。它是影響爐頂壽命長短的重要因素，合理的爐頂結(jié)構(gòu)可以延長爐頂壽命，改善作業(yè)條件，降低爐子消耗。

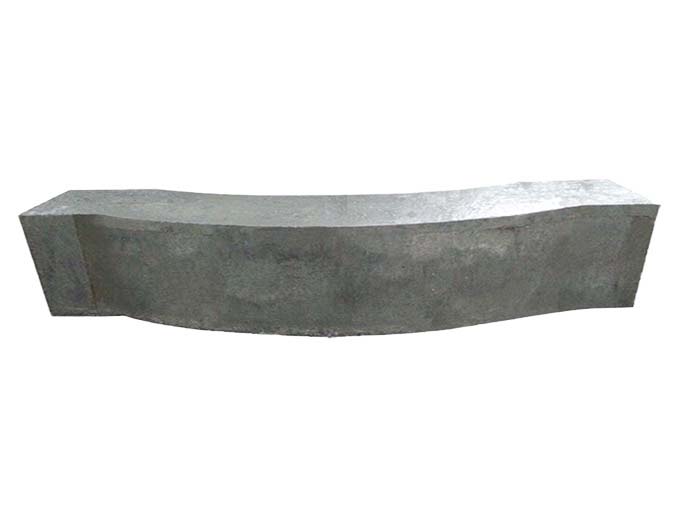

加熱爐爐頂整體澆注預(yù)制件,加熱爐爐頂磚
現(xiàn)代高爐煉鐵技術(shù)通過提高風(fēng)溫、提高風(fēng)壓、提高風(fēng)富氧量、噴涂碳氫化合物和煤粉等措施，大大提高了高爐的產(chǎn)能。但是，鐵渣溫度上升，鐵渣處理量增大，鐵渣處理速度加快，鐵渣處理次數(shù)增加，鐵渣處理耐火材料侵蝕速度加快，沖洗破壞程度增加，襯里和修補費用大幅增加，普通鐵渣遠遠不能滿足高爐生產(chǎn)的需要。在這種情況下，促進了鐵溝用耐火材料的快速發(fā)展，出現(xiàn)了一系列品種不同、性能好的耐火材料。其中，特別是澆注料的開發(fā)應(yīng)用活躍。
加熱爐是軋鋼或燒鋼時用于加熱鋼坯或小型鋼錠的熱工設(shè)備，使用溫度一般為1300-1400℃，隨著軋鋼機的大型化和高效化，對加熱爐提出了更高的要求，其發(fā)展趨勢是大型、低消耗、無公害和操作自動化，爐材也發(fā)生了很大變化。主要從耐火磚砌筑內(nèi)襯、預(yù)制塊砌筑和整個耐火澆注料澆筑內(nèi)襯三種方式。
高爐出鐵溝耐火材料的使用壽命與高爐的結(jié)構(gòu)和操作、高爐渣的堿度、爐渣的鐵比、出鐵口的角度、出鐵溝的結(jié)構(gòu)和尺寸外形、出鐵溝的襯托方法、烘烤和使用操作、出鐵溝冷卻系統(tǒng)的設(shè)置等因素有關(guān)。
理化指標(biāo)
牌號 指標(biāo) | 剛玉質(zhì) | 莫來石質(zhì) | 高鋁質(zhì) | |||
RS-SFC | RS-SMF1 | RS-SMF2 | RS-SMF3 | RS-SFA | ||
化學(xué)成分，% | Al2O3 | ≥80 | ≥55 | ≥60 | ≥65 | ≥65 |
CaO | ≤1.8 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | |
體積密度，g/cm3 | 110℃*24h | ≥2.8 | ≥2.4 | ≥2.4 | ≥2.5 | ≥2.5 |
1145℃*3h | ≥2.7 | ≥2.3 | ≥2.3 | ≥2.4 | ≥2.4 | |
抗折強度，MPa | 110℃*24h | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 |
1145℃*3h | ≥12 | ≥9 | ≥10 | ≥11 | ≥10 | |
抗壓強度，MPa | 110℃*24h | ≥30 | ≥25 | ≥30 | ≥35 | ≥35 |
1145℃*3h | ≥70 | ≥50 | ≥55 | ≥60 | ≥60 | |
線變化率，% | 110℃*24h | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
1145℃*3h | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | |
由加熱爐爐體的結(jié)構(gòu)構(gòu)成
爐體由爐壁、爐底和爐頂構(gòu)成。爐子一側(cè)的墻壁上安裝了端口，平均熱段的墻壁上有排出門，另一側(cè)的墻壁上有材料門。側(cè)壁除爐門和人孔外，加熱段側(cè)壁也設(shè)置側(cè)口，推鋼式爐底由均熱床和水冷管滑道或陶瓷滑軌磚構(gòu)成，步進式爐底由固定梁(底)和步進梁構(gòu)成。習(xí)慣上，爐底是指由磚砌或不定形耐火材料制成的爐底。爐頂分為拱頂和平頂兩種。爐頂部受高溫、氣流沖刷和熱應(yīng)力等因素的影響，特別是加熱段前部和均熱段的爐頂容易破損，是爐體整體的弱點。因此，爐頂?shù)膲勖硎炯訜釥t的壽命。
我國許多大型鋼鐵廠由于礦石原因，鐵水硫、磷含量高，殘渣量大，殘渣堿度高，不利于鐵溝耐火材料的使用。目前，各鋼鐵廠高爐采購鐵溝預(yù)制品的耐鐵水沖刷能力弱，蝕刻速度快，壽命短，流鐵口普遍壽命約為一周至半個月，而且破裂現(xiàn)象嚴重，一些流鐵口使用兩三次就會破裂漏鐵等。這大大限制了高爐的正常生產(chǎn)，人為增加了維護工人的勞動強度，無法滿足高爐生產(chǎn)技術(shù)進步的需要。
加熱爐頂作為爐體整體的高溫區(qū)域，也是耐火材料容易破損的區(qū)域，為了提高爐的整體壽命，減少爐的停爐檢查次數(shù)，延長爐頂壽命是很重要的。加熱爐的屋面結(jié)構(gòu)主要是指屋面耐火材料結(jié)構(gòu)(包括屋面隔熱層)及其懸掛機構(gòu)和供熱部分。它是影響爐頂使用壽命長短的重要因素，合理的爐頂結(jié)構(gòu)可以延長爐頂使用壽命，改善工作條件，降低爐灶消耗。作為加熱爐用耐火材料，安全可靠，經(jīng)濟長壽，保溫節(jié)能，結(jié)構(gòu)輕便，應(yīng)滿足以下四個要求。
加熱爐頂耐火預(yù)制品的規(guī)格因施工、爐體大小而異，可以定制各種規(guī)格尺寸的澆注料預(yù)制品。
加熱爐頂耐火預(yù)制件應(yīng)具有以下四個特性
（1）體積密度高，抗?jié)B性強。
(2)耐熱震性好，耐高溫氣體清洗。
(3)高中溫度和高溫強度。
(4)施工方便，可在現(xiàn)場連接使用。
作為加熱爐用耐火材料應(yīng)滿足以下四個方面的要求：安全可靠、經(jīng)濟長壽、保溫節(jié)能、結(jié)構(gòu)輕化。我公司經(jīng)過多年研發(fā)和現(xiàn)場使用，所生產(chǎn)的加熱爐爐頂整體澆筑預(yù)制件不僅具有體積密度適中、熱震穩(wěn)定性好、致密度高等優(yōu)點，而且具有較高的低溫強度和中高溫強度，特別是在800~1200℃的范圍內(nèi)，預(yù)制件的強度隨著溫度的升高而增加。
- 上一篇：高鋁耐火標(biāo)準(zhǔn)磚
- 下一篇：高爐出鐵溝預(yù)制塊
推薦新聞
在線咨詢(7*24)
電話咨詢
